PeritusBox erweitert AutoCAD Architecture mit intelligenten 2D-Werkzeugen für Metallbau, Fassadentechnik und Werkplanung – direkt in der vertrauten CAD-Umgebung.
Aus täglichen Arbeitsschritten werden schnelle Abläufe.
PeritusBox setzt dort an, wo allgemeine CAD-Befehle im Metallbau zu viele Einzelschritte benötigen. Bauteile werden mit passenden Konturen, Schraffuren, Layern und Eigenschaften erstellt – konsistent und später weiter bearbeitbar.
01Direkt integriertEigenes Menüband in AutoCAD
02Zentral gesteuertMaterialien, Layer und Favoriten
03Weiter bearbeitbarGriffe, Vorschau und Eigenschaften
Ein System, viele Werkzeuge
Für Details, die im Metallbau jeden Tag zählen.
Vom ersten Schnitt bis zur Planausgabe bleiben Darstellung und Daten durchgängig organisiert.
Kantbleche entstehen als zusammenhängende PeritusBox-Objekte – nicht als lose Sammlung einzelner Linien. Schenkel, Winkel und Radien bleiben nachträglich bearbeitbar.
Material, Dicke, Beschichtung und RAL-Farbe direkt am Bauteil hinterlegen
Radien, Quetschbügel und komplexe mehrschenklige Konturen zeichnen
Abwicklungslänge, Schenkelmasse und Winkel laufend kontrollieren
Eigene Layer-, Schraffur- und Beschriftungsregeln zentral verwenden

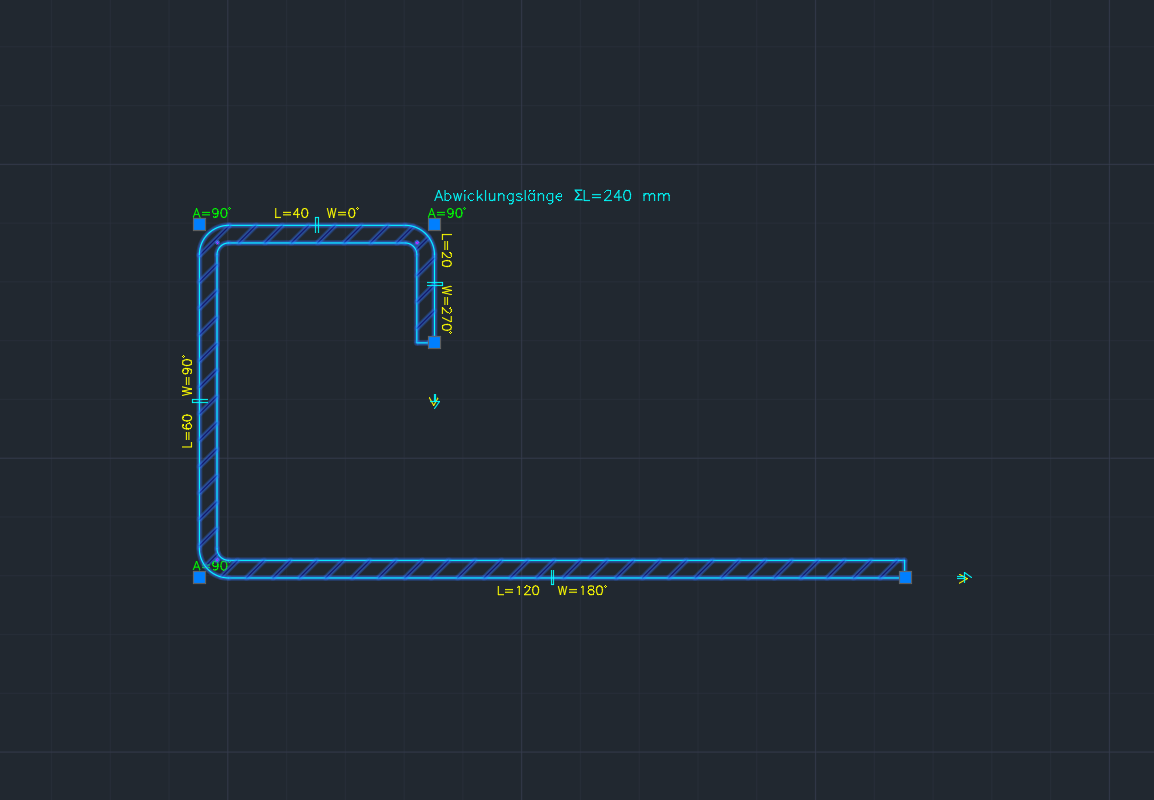

Kantblech mit Radien, Schraffur und bearbeitbaren Eigenschaften
Aufbauten werden mit passender Kontur und Darstellung erzeugt. Muster richten sich an der Geometrie aus und passen sich bei Änderungen automatisch an.
Dämmung als Linie, Rechteck, Linienzug oder innerhalb einer Fläche
Weich, hart, Schaum und bauseits mit jeweils eigener Darstellung
Material, Lambda-Wert, Dicke und Mustermass dokumentieren
Öffnungen und Ausklinkungen über gewählte Konturen aussparen

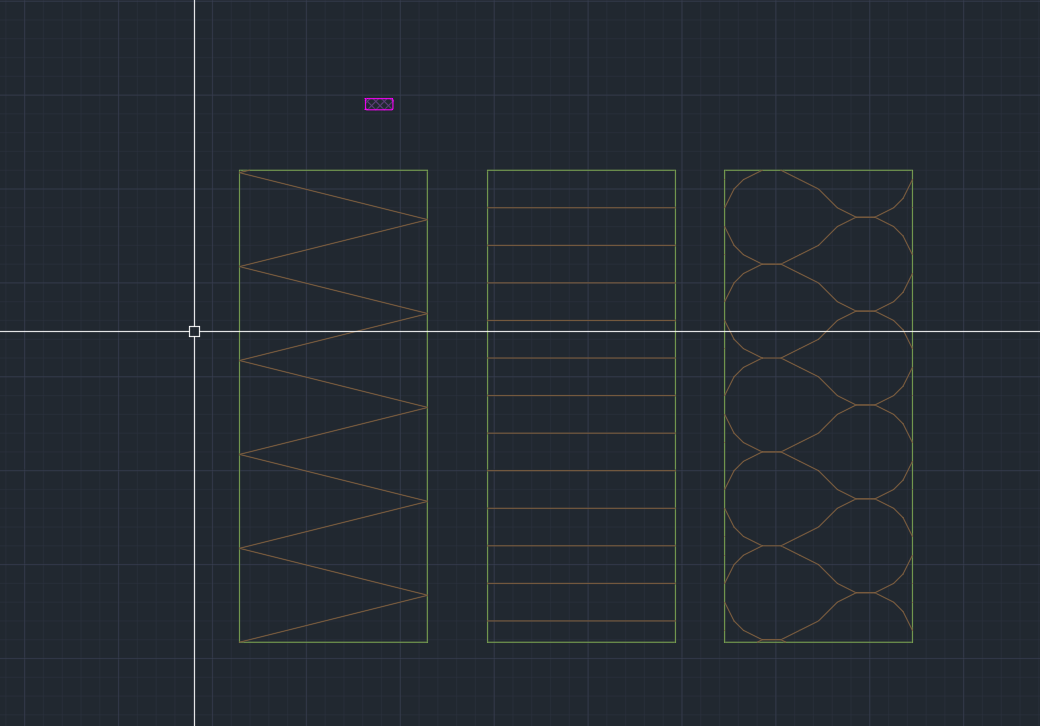

Weiche, bauseitige und harte Dämmung mit dynamischer Darstellung
Stahlprofile und Halbzeuge werden über eine übersichtliche Auswahl mit exakter Vorschau platziert. Ansicht, Drehung und Einfügepunkt lassen sich vor dem Zeichnen festlegen.
HEA, HEB, HEM, IPE, UPE, RRK, Rohr, FLA und FLB
Querschnitt, Vorderansicht oder Seitenansicht auswählen
Kontur, Schraffur, reale Profilradien und Mittelachsen steuern
Vierkant, Rund, Rohre sowie L-, T-, H-, U- und Z-Halbzeuge

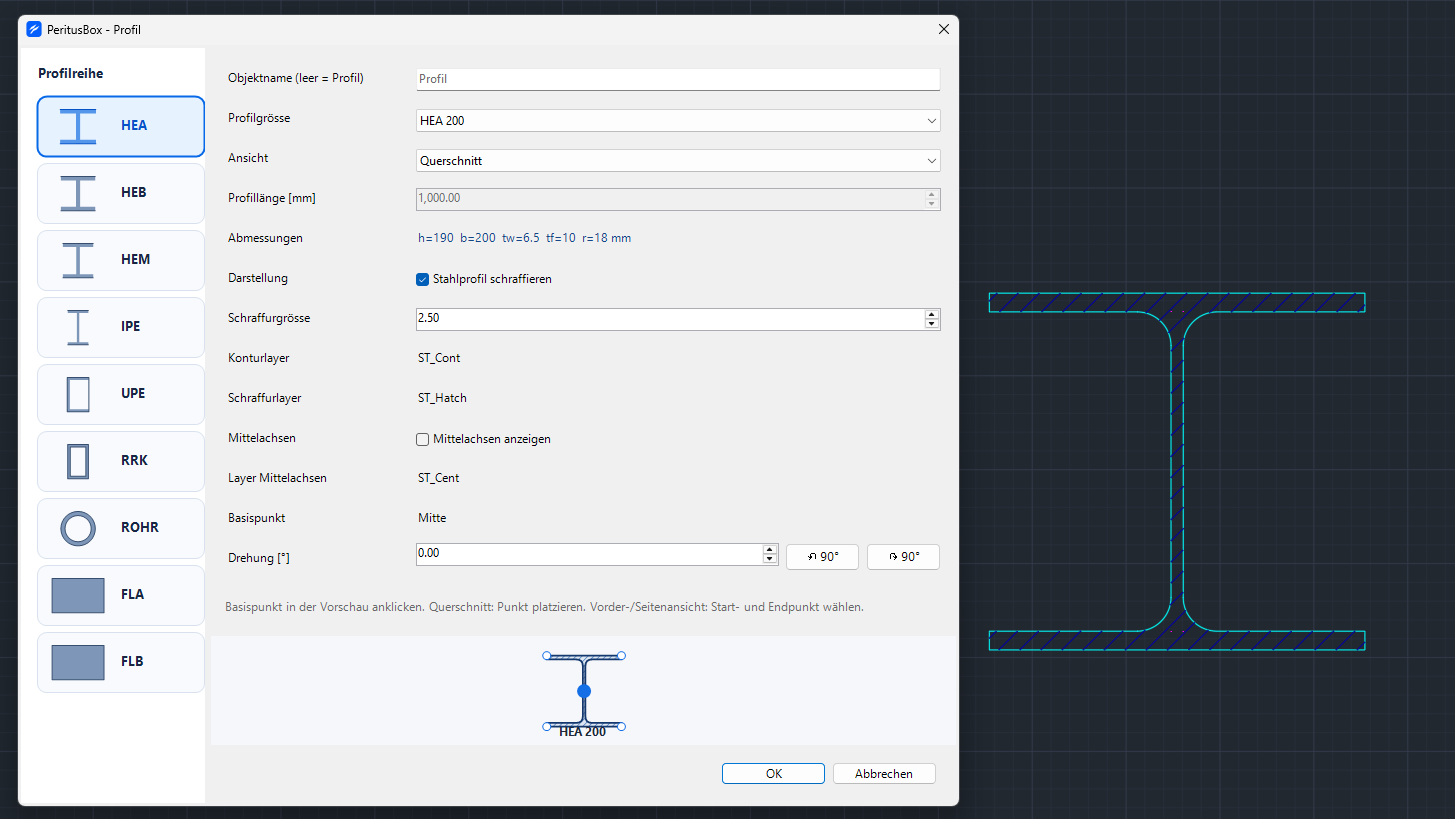

Profilreihe, Profilgrösse, Einfügepunkt und exakte Geometrie in einer Ansicht
Der Raster-Befehl macht aus einer Fassadenkontur eine nachvollziehbare Platteneinteilung. Öffnungen werden erkannt und in Vorschau sowie Auswertung berücksichtigt.
Plattenbreite, Plattenhöhe und horizontale oder vertikale Fugen definieren
Zusätzliche Stösse mit eigener Fugenbreite setzen und wieder entfernen
Gleiche Abmessungen automatisch mit derselben Position kennzeichnen
Farbflächen, Bemassung und Stückliste direkt aus dem Raster erzeugen

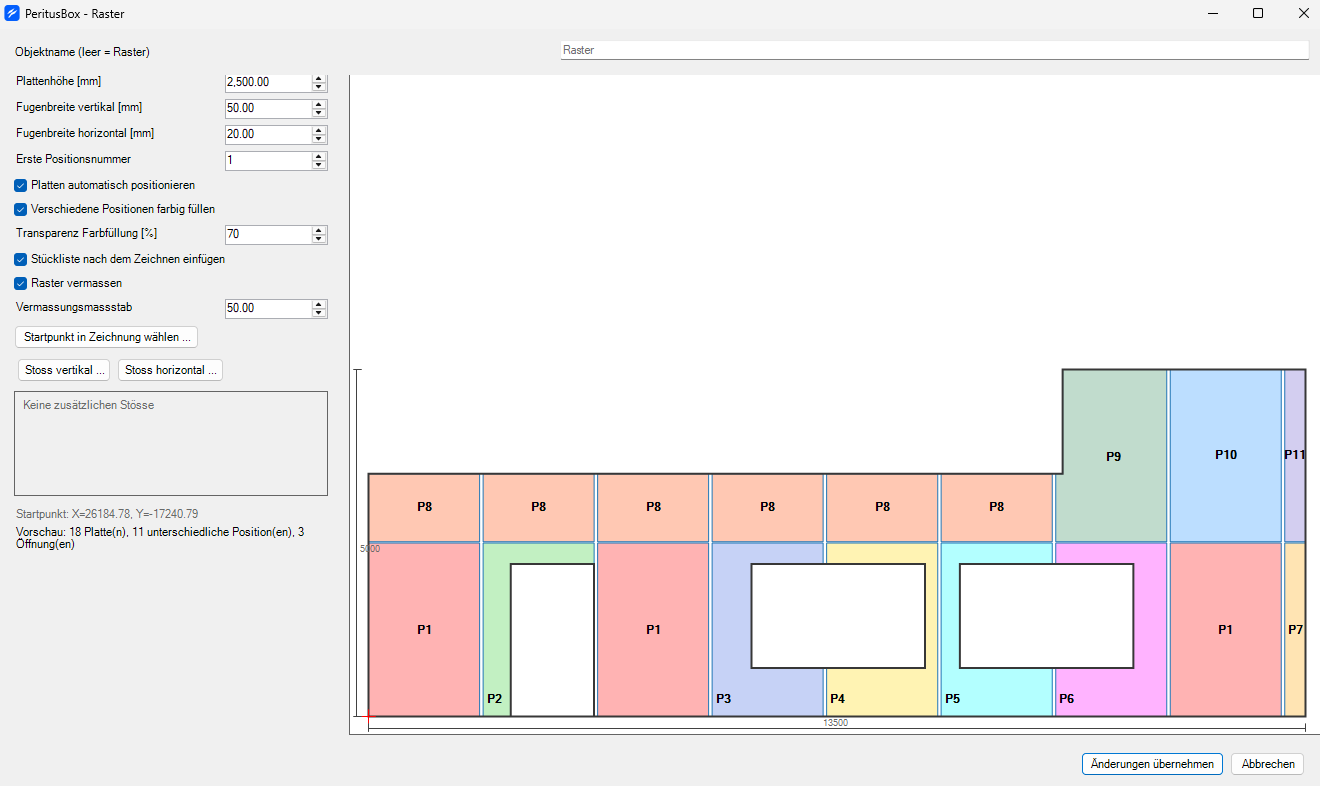

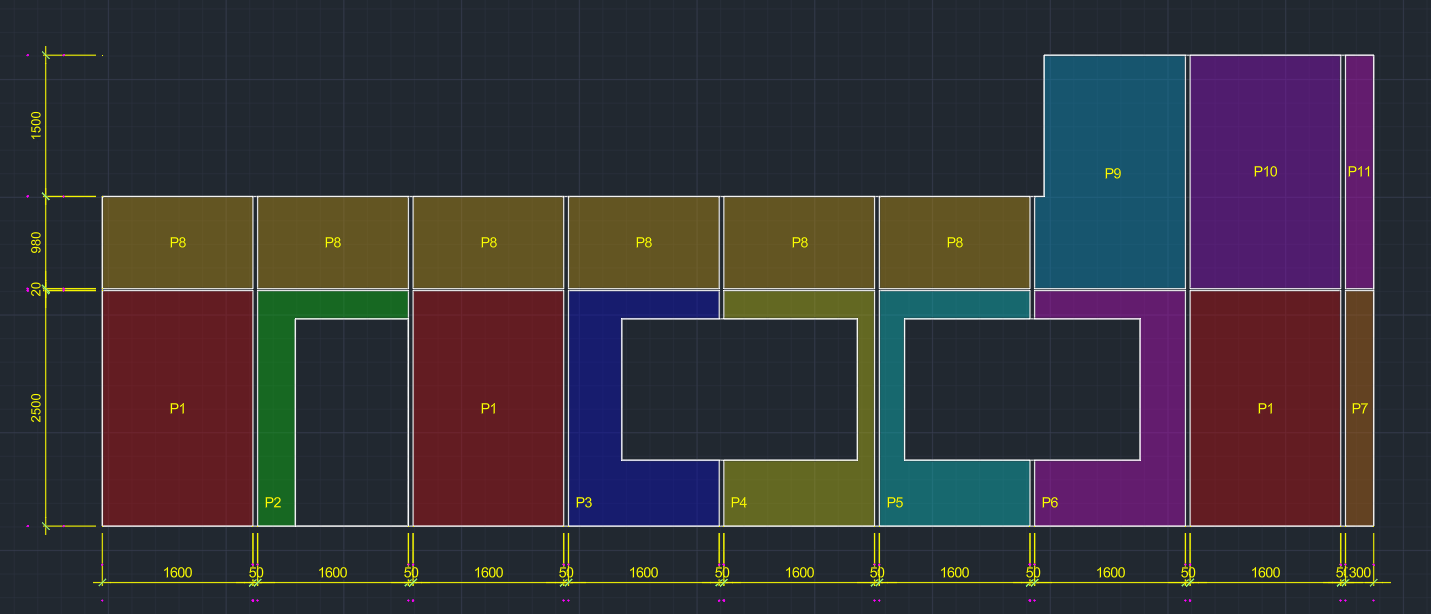

Raster-Editor mit Live-Vorschau und einstellbarer PositionierungFertiges Raster mit Öffnungen, Positionen, Fugen und Bemassung
Beschriftungen greifen direkt auf die Eigenschaften der PeritusBox-Objekte zu. Ändert sich das Bauteil, bleiben Inhalt und Darstellung nachvollziehbar organisiert.
Material, Dicke, Beschichtung, Name und weitere Attribute einsetzen
Den bestehenden AutoCAD-Multi-Führungslinien-Stil verwenden
Höhenkoten, Schnittbezeichnungen und Koordinatenbemassungen erstellen
Beschriftungen ordnen sowie zusätzliche Pfeile hinzufügen oder entfernen

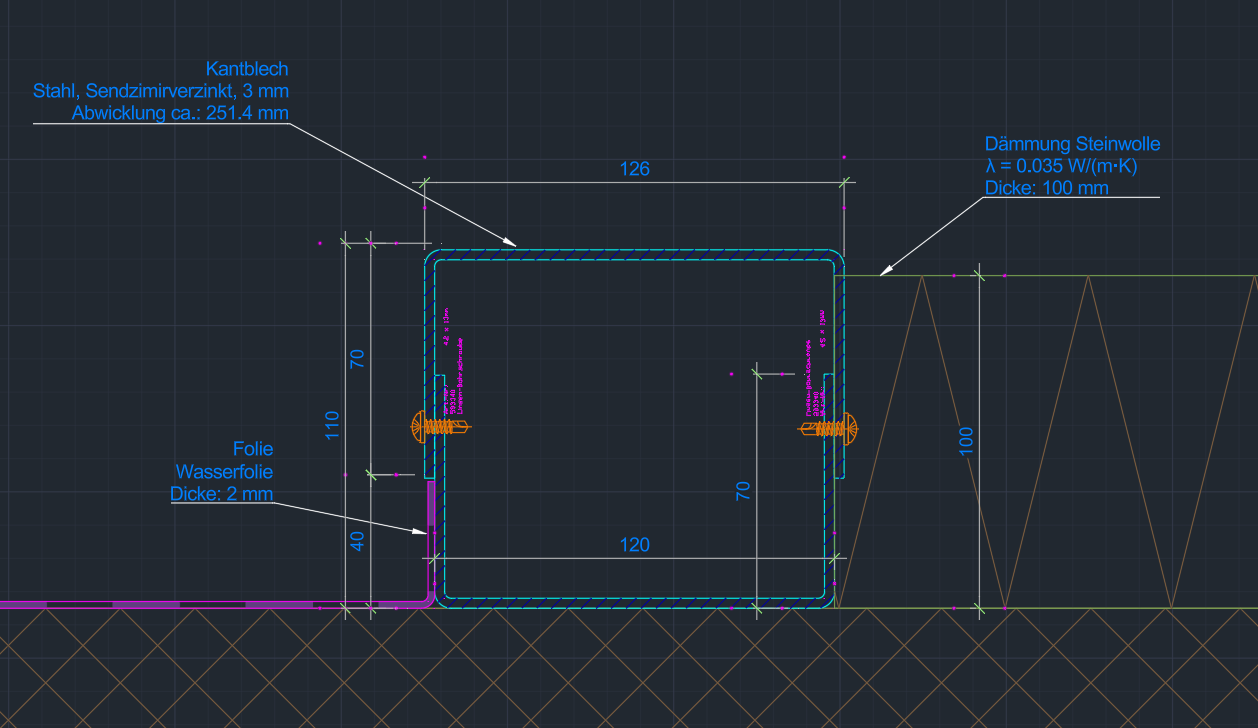

Beschriftungen aus Bauteilattributen, automatische Masse und präzise Führungslinien
Eigene Standards wachsen mit jedem Projekt. PeritusBox macht daraus strukturierte Bibliotheken, ohne die eingefügte Geometrie dauerhaft an externe Quelldateien zu binden.
Details in Ordnern speichern, benennen und mit Varianten ergänzen
Vorschau anzeigen und gespeicherte Geometrie wieder als Einzelobjekte einsetzen
Eigene Befestiger- und Profilblechdatenbanken mit DWG-Geometrien aufbauen
Speicherpfade und firmenweite Standards zentral in den Einstellungen verwalten
Eigene Detailbibliothek mit Ordnern, Varianten und Vorschau
Vertraut ab dem ersten Klick
AutoCAD bleibt AutoCAD. Nur schneller.
PeritusBox ergänzt deine gewohnte Arbeitsweise, ohne ein neues CAD-System einzuführen.
1
Befehl wählen
Direkt im PeritusBox-Menüband.
2
Geometrie bestimmen
Punkte, Seite und Eigenschaften mit Live-Vorschau.
3
Intelligent weiterarbeiten
Per Griff, Doppelklick oder zentraler Einstellung bearbeiten.
Bewusst fokussiert
Leistungsfähig, ohne den Alltag unnötig schwer zu machen.
PeritusBox konzentriert sich auf die effiziente 2D-Konstruktion und eine moderne, nachvollziehbare Bedienung.
Zentrale MateriallogikEinheitliche Layer und Schraffuren
Eigene BibliothekenFirmenwissen dauerhaft nutzen
Persönliche WeiterentwicklungKurze Wege für neue Anforderungen
Häufige Fragen
Klarheit vor dem ersten Einsatz.
Für wen ist PeritusBox gedacht?
Für Konstrukteure, Metallbauer, Fassadenplaner, Schlossereien und Planungsbüros, die ihre 2D-Arbeit in AutoCAD beschleunigen und standardisieren möchten.
Welche AutoCAD-Version wird unterstützt?
Die aktuelle Ausgabe ist für AutoCAD Architecture 2026 auf Windows 64-Bit vorgesehen. Weitere Versionen können zukünftig ergänzt werden.
Werden normale DWG-Dateien erzeugt?
PeritusBox arbeitet innerhalb von AutoCAD und verwendet DWG-nahe Geometrien. Intelligente PeritusBox-Objekte behalten zusätzlich ihre bearbeitbaren Eigenschaften.
Kann ich Layer und Materialien an meinen Betrieb anpassen?
Ja. Materialien, Beschichtungen, Kontur- und Schraffurlayer sowie weitere Vorgaben lassen sich zentral verwalten und dauerhaft speichern.
Funktioniert PeritusBox zeitweise ohne Internet?
Nach der Aktivierung kann PeritusBox bis zu 30 Tage offline verwendet werden. Danach ist eine kurze Onlineprüfung der Lizenz erforderlich.
01
Kundenbereich
PeritusBox sicher herunterladen.
Registrierte und freigegebene Kunden erhalten im persönlichen Downloadbereich die aktuelle Installation, Versionshinweise und Dokumentation.
